產品型號：Q641TC
產品口徑：DN25-DN300
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦氣動陶瓷球閥Q641TC≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

氣動陶瓷球閥產品概述：

球閥公稱尺寸：DN15～DN200（0.5”～8”）
壓力等級：PN6～PN40
ANSI 150～300LB（磅級）
閥體材質：碳鋼WCB、A105
不銹鋼304、316、304L、316L
球閥內件材質：結構陶瓷
結構長度標準：GB/T 12221—2005《金屬閥門結構長并》
ASME B16.10—2000 《閥門面對在與端對端尺寸》
連接方式：法蘭連接
GB/T 9113.1 《平面、突面整體鋼制管法蘭》
JB/T 79.1-1994 《凸面整體鑄鋼管法蘭》
ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》
JIS B2220-2004 《鋼制管法蘭》
驅動方式：手動
試驗壓力：強度試驗1.5倍公稱壓力
密封試驗1.1倍公稱壓力
灰渣試驗1倍公稱壓力
陶瓷球閥使用溫度：-20～300℃

氣動陶瓷球閥特點：
陶瓷球閥閥體為三段式結構，採用碳鋼或不銹鋼鍛件，體型堅固，外形美觀。閥門內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介質腐蝕，並具有極好的耐磨損性能，解決了普通金屬和塑料閥門耐磨損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。球體與閥座密封面為球面硬密封，採用臺灣引進的先進球面加工技術加工而成，表面特性好，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺閥門密封性能極好，達到零泄漏，且不需要很大的壓力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢。

氣動陶瓷球閥主要外形連接尺寸：

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸（mm）
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560

上一個產品：氣動三通球閥Q644F,Q645F

下一個產品：氣動卸灰球閥

超碰97网_九九九九九国产_国产精品久久片_美女黄的免费视频_欧美一级做a爰片免费视频_日韩在线理论

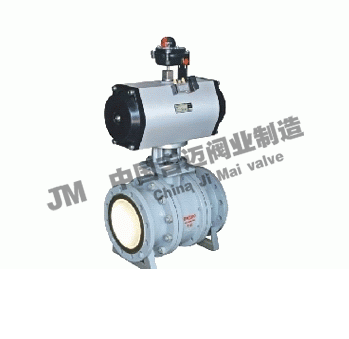

氣動陶瓷球閥Q641TC
