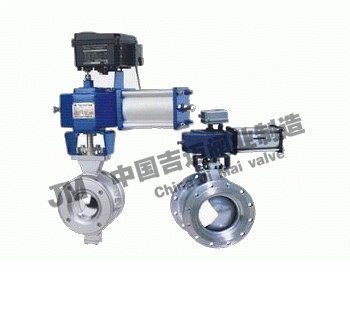

氣動V型球閥、 氣動V型調節球閥


氣動V型球閥、 氣動V型調節球閥
產品型號:VQ647F
產品口徑:DN25-DN300
產品壓力:1.6mpa-6.4mpa
連接方式:法蘭
閥體材質:鑄鋼,不銹鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產氣動V型球閥、 氣動V型調節球閥也是國內球閥生產商之一。公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系!


 ZSHV氣動V型調節球閥產品概述

      ZSHV氣動V形球閥式一種直角回轉結構的高級控制閥,它與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制,V型球閥閥芯設計成帶有特殊形狀的V型缺口,具有精準的截流特性和控制功能,適用于各種控制場合,具有額定流量系數大,可調比大,密封性能優越,結構緊湊,體積小,可豎臥安裝等優點,適用于氣體,液體,固態顆粒狀介質的控制,由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒控制,因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

主要技術參數

主要技術參數
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
閥座直徑 20 26 33 40 53 66 86 104 128 170 212 255 300 340
額定流量系數(Kv) 25 36 63 100 184 280 400 600 950 1540 2500 3900 6150 1980
公稱壓力(PN) PN1.6,  6.4MPa
作用方式 氣關式;氣開式
供氣壓力(MPa) 0.4~0.7
連接形式 對夾式,法蘭
適用溫度℃ 軟密封  -40℃~+180℃;硬密封  -40℃~+450℃
球芯轉角 90°
流量特性 近似等百分比
閥體材料 A105  F321  F316  WCB  ZG1Cr18Ni9Ti  ZG0Cr18Ni12M02Ti  ZG00Cr17Ni14M02
球芯型式 部分球帶有V形缺口球面形
閥座材料 聚四氟乙烯,不銹鋼,司太萊,硬質合金
可調范圍(R) 200:1

主要零部件

主要零件材料
零件名稱 零件材料
閥體
ZG230-450;ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti
閥芯 ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti;表面鍍硬鉻或表面硬化處理
閥軸 17-4PH;1CR17nl2;2Cr13
閥座 PH15-7MO;1CR18Ni9Ti;2Cr13
襯套 QA19-2;1CR18Ni9Ti;2Cr13,強化聚四氟乙烯
填料 聚四氟乙烯;柔性石墨

性能參數

性能指標
項目 基本誤差% 回差% 死區% 允許泄漏量(L/h)
帶閥的定位器 ≤±5 ≤1.5 ≤0.6 0.002×閥的額定容量
允許壓差
公稱壓力 公稱通徑DN(mm)
25 32 40 50 65 80 100 125 150 200 250 300 350 400
PN1.6 1.6 1.5 0.8 0.3 0.2
PN6.4 6.4

外形尺寸
公稱通徑DN L H2 ZSHV-16型  ZSHV-64
H1 L1 L2 H1 L1 L2
單作用 雙作用 單作用 雙作用 單作用 雙作用 單作用 雙作用 單作用 雙作用 單作用 雙作用
25 102 60 388 359 125 56 125 56 451.5 388 159.5 96 159.5 96
32 114 65 396 396 125 96 125 96 499.5 396 159.5 96 159.5 96
40 114 75 406 406 125 96 125 96 496 406 200.5 96 200.5 96
50 124 95 484.5 484.5 159.5 123.5 159.5 123.5 718 484.5 644 123.5 644 123.5
65 145 105 526 499.5 200.5 123.5 200.5 123.5 733 526 644 150 644 150
80 165 120 743 536 324 150 644 150 779 743 627 324 627 324
100 194 140 756 549 324 150 644 150 956 756 776 324 776 324
125 213 165 809 773 398 324 627 324 973 809 776 398 776 398
150 229 185 993 793 556 324 776 324 1000 825 1016 398 1016 398
200 243 205 1033 869 556 398 776 398 1137 1033 1294 540 1294 540
250 297 240 1080 1073 642 540 1016 540 1177 1073 1294 540 1294 540
300 338 290 1117 1113 759 540 1294 540 1391 1120 1399 632 1399 632
350 380 330 1326 1155 856 632 1399 632 - 1252 - 759 - 759
400 420 360 1361 1190 856 632 1399 632 - 1287 - 759 - 759
