上海吉邁閥門制造有限公司主要生產≦碳鋼直通升降式止回閥H41H≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

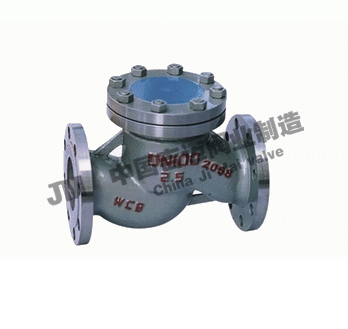

一、H41H型碳鋼直通升降式止回閥產品概述：
H41H型止回閥( One-way valve)：是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。該產品嚴格按GB12235標準設計制造，閥瓣沿著中心定位作升降運動，襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠，密封性能優良。
二、H41H止回閥用途：
直通升降止回閥的閥體結構采用截止閥的閥體，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
三、直通升降止回閥執行標準與檢驗：
H41H執行標準：
設計制造：GB12235
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999如下表：
|
試驗壓力(MPa)
|
2.5
|
4.0
|
6.4
|
10.0
|
MPa
|
|
殼體強度試驗
|
3.75
|
6.0
|
9.6
|
15.0
|
MPa
|
|
高壓密封試驗壓力
|
2.75
|
4.4
|
7.04
|
11.0
|
MPa
|
|
低壓氣密封驗壓力
|
0.5-0.7
|
|
適用介質
|
C水、油品、氣
|
P醋酸類
|
R硝酸類
|
N液化氣
|
|
適用溫度
|
≤425℃
|
≤180℃
|
-40-+80℃
|
本廠H41H閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
本閥門適用于工作溫度≤350℃的水、蒸汽、石油產品等介質管路上,作單向啟閉用。
四、H41H直通止回閥主要零件材料：
|
名稱
|
材料
|
|
閥體/閥蓋
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
閥瓣
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
LCB
|
WC6
|
WC9
|
C5
|
|
墊片
|
PTFE
|
石墨
|
|
螺栓
|
不銹鋼
|
35CrMoA
|
|
螺母
|
不銹鋼
|
45、35CrMoA
|
五、主要連接尺寸主要外形尺寸和連接尺寸 單位：毫米。
H41H-16C升降式止回閥尺寸：
|
型號
|
公稱通徑
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D6
|
H
|
|
1.6
|
25
|
160
|
115
|
85
|
65
|
16
|
4-φ14
|
-
|
80
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-φ18
|
-
|
85
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-φ18
|
-
|
95
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-φ18
|
-
|
105
|
|
65
|
290
|
180
|
145
|
125
|
18
|
4-φ18
|
-
|
120
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-φ18
|
-
|
130
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-φ18
|
-
|
140
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-φ18
|
-
|
155
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-φ23
|
-
|
180
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-φ23
|
-
|
215
|
|
250
|
730
|
405
|
355
|
320
|
32
|
12-φ25
|
-
|
260
|
|
300
|
850
|
460
|
410
|
375
|
34
|
12-φ25
|
-
|
315
|
H41H-25C直通升降止回閥外形及尺寸：
|
2.5
|
20
|
150
|
105
|
75
|
55
|
16
|
4-φ14
|
-
|
80
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-φ14
|
-
|
80
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-φ18
|
-
|
120
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-φ18
|
-
|
140
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-φ18
|
-
|
145
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-φ18
|
-
|
160
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-φ18
|
-
|
170
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-φ23
|
-
|
195
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-φ25
|
-
|
222
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-φ25
|
-
|
255
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-φ25
|
-
|
312
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12-φ30
|
-
|
3弱
|
|
300
|
850
|
485
|
430
|
390
|
40
|
16-φ30
|
-
|
410
|
H41H-40C壓力：4.0MPa直通式止回閥：
|
4.0
|
15
|
130
|
95
|
65
|
45
|
16
|
4-φ14
|
40
|
80
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-φ14
|
51
|
100
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-φ14
|
58
|
110
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-φ18
|
66
|
120
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-φ18
|
76
|
140
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-φ18
|
88
|
145
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-φ18
|
110
|
160
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-φ18
|
121
|
170
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-φ23
|
150
|
195
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-φ25
|
176
|
225
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-φ25
|
204
|
255
|
|
200
|
600
|
375
|
320
|
282
|
38
|
12-φ30
|
260
|
318
|
|
250
|
730
|
445
|
385
|
345
|
42
|
12-φ34
|
313
|
360
|
|
300
|
850
|
510
|
450
|
408
|
46
|
12-φ34
|
364
|
415
|
H41H-64C碳鋼止回閥
|
6.4
|
15
|
170
|
105
|
75
|
55
|
20
|
4-φ14
|
40
|
75
|
|
20
|
190
|
125
|
90
|
68
|
22
|
4-φ18
|
51
|
110
|
|
25
|
210
|
135
|
100
|
78
|
24
|
4-φ18
|
58
|
125
|
|
32
|
230
|
150
|
110
|
82
|
24
|
4-φ23
|
66
|
152
|
|
40
|
260
|
165
|
125
|
95
|
24
|
4-φ23
|
76
|
168
|
|
50
|
300
|
175
|
135
|
105
|
26
|
4-φ23
|
88
|
170
|
|
65
|
340
|
200
|
160
|
130
|
28
|
8-φ23
|
110
|
188
|
|
80
|
380
|
210
|
170
|
140
|
30
|
8-φ23
|
121
|
205
|
|
100
|
430
|
250
|
200
|
168
|
32
|
8-φ25
|
150
|
230
|
|
125
|
500
|
295
|
240
|
202
|
36
|
8-φ30
|
176
|
230
|
|
150
|
550
|
340
|
280
|
240
|
38
|
8-φ34
|
204
|
260
|
|
200
|
650
|
405
|
345
|
300
|
44
|
12-φ34
|
260
|
330
|
碳鋼直通升降式止回閥H41H結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
