產品型號：H41X
產品口徑：40～600mm
產品壓力：1.0～1.6MPa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H41X節能消聲止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

H41X節能消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。類此消聲止回閥它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。

主要技術參數

公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598

主要性能規范

型號	公稱壓力	殼體試驗壓力	密封試驗壓力	適用介質	工作溫度
H41X一10	1.0MPa	1.5 MPa	1.1 MPa	水及弱腐蝕性流體	0～80℃
H41X一16	1.6 MPa	2.4 MPa	1.76 MPa	水及弱腐蝕性流體	0～80℃

主要零件材料

型號	閥體	密封口	彈簧
H41X-10	鑄鐵或不銹鋼	丁腈橡膠(NBR)	不銹鋼絲ICrl8Ni9Ti
H41X-16	鑄鋼或不銹鋼	丁腈橡膠(NBR)	不銹鋼絲IC rl8Ni9Ti

外形、連接、結構尺寸

公稱壓力	公稱通徑	尺寸(mm)
公稱壓力	公稱通徑	L	D	K	b	Z一Φd
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	80	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36

H41X節能消聲止回閥結構圖紙：

H41X節能消聲止回閥結構圖紙

上一個產品：HC41X節能梭式止回閥

下一個產品：H48H截止止回多用閥

超碰97网_九九九九九国产_国产精品久久片_美女黄的免费视频_欧美一级做a爰片免费视频_日韩在线理论

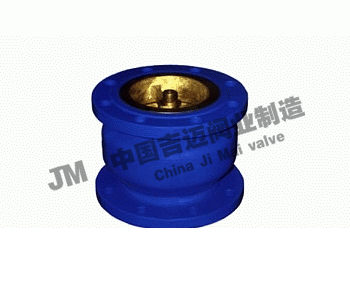

H41X節能消聲止回閥
