上海吉邁閥門制造有限公司主要生產≦高溫高壓電站閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

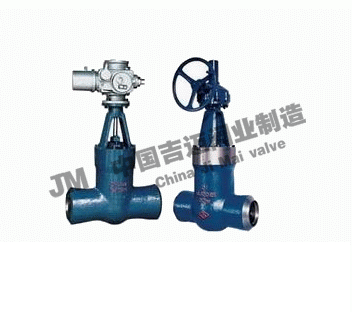

高溫高壓電站閘閥產品概述：
高溫高壓電站閘閥使用溫度450-570℃，壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。

技術工藝優勢：

1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面 100% 吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；

應用規范：
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG　ANSI　B16。25
4、檢查和試驗：E101

主要零件材料及使用范圍：

產品型號	Z60Y-200/250/320	Z60Y-P 55100/140/ 170V
閥 體	20/WCB	12Cr1MoV/WC6/WC9
閥 蓋	20/WCB	12Cr1MoV/WC6/WC9
閥 桿	38CrMoAlA	38CrMoAlA /25Cr2MoV
閘 板	20/WCB	12Cr1MoV/WC6/WC9
螺 栓	35CrMoA	25Cr2MoV
適 用 介 質	水，汽，油品等	水，汽，油品等
最高工作溫度	450/ 425 ℃	552/ 570 ℃

主要連接尺寸，外形尺寸及重量：

公稱通徑	連 接 尺 寸					外 形 尺 寸			重 量 （ Kg ）
	D	D1	D2	α	配管尺寸 *	L	W	H
型 號	Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V
50 模鍛	80		60	32.5	76x8	260	400	586
80 模鍛	168	108	80	32	108x14	457	450	549
100 模鍛	170	133	101	32	133x16	457	450	550
100 自由鍛	170	133	101	32	133X16	457	450	745
125 自由鍛	195	168	128	32	168x22	457	450	745
150	225	198	154	32	194x15	700	600	821
175	240	220	183	32	219x16	750	700	890
225A	300	278	233	32	273X20	900	700	990
225D 自由鍛	300	278	217	32	273X28	750	700	990
250	345	331	275	12	325X25	914		1515

* 實際配管尺寸可依合同要求加工 ;DN150 以上可選配齒輪驅動機構

公稱通徑	連 接 尺 寸					外 形 尺 寸			重 量 （ Kg ）
	D	D1	D2	α	配管尺寸 *	L	W	H
型 號	Z60Y-250 Z62Y-250 Z60Y-P 55 140V Z62Y-P 55 140V
50 模鍛	80		56	32.5	76x10	260	400	586
80 模鍛	168	108	80	32	108x14	457	450	549

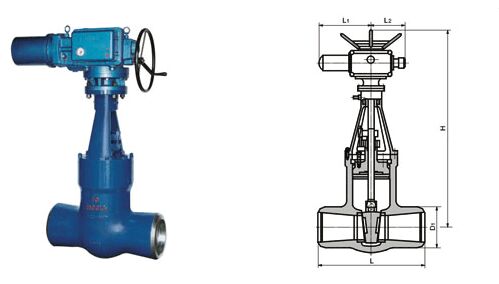

高溫高壓電站閘閥結構圖紙：
